Máy ép bùn khung bản 800x800- 15khung

Giá: Liên hệ
Mã SP: DDTP800x800-15
Nhà sản xuất: Đang cập nhật
Bảo hành: Đang cập nhật
Số lượng:

Máy được thiết kế hoàn chỉnh, tự động hoàn toàn, tự động xả bã sau khi độ ẩm đạt được cần thiết.

Bản lọc được làm vật liệu PP (polyprotylen) và có kích thước tiêu chuẩn 500x 500, 520x520, 630x630, 800x800, 1000x1000,…

- Khung được chế tạo bằng thép C45 khung sơn EPOXY.

- Độ ẩm sau ép đạt 65-75%.

- Độ dày tiêu chuẩn là 32 ~34 mm.

- Số lượng bản lọc có thể thay đổi tùy theo công suất

-  Đối với máy ép bùn khung bản sản xuất trong nước giá từ 90 triệu đến  500 triệu đồng, chúng tối giám tự tin về giá cả của chúng tổi chỉ bằng 1/3 giá cả trên thị trường đối với sản phẩm cùng chủng loại khi nhập về từ nước ngoài, mà chất lượng có thể vượt trội đó là yêu điểm của chúng tôi.

- Công dung: chuyên dùng cho xữ lý nước thải nói chung cụ thể nhà máy gạch men, nhà máy sản xuất thép, xi mạ, sản xuất dệt may, hóa chất, sản xuất thép, cao su,...

Những chi tiết chính trong máy ép bùn khung bản.

  • Xi lanh thủy lực: là thiết bị được chế tạo và lắp ráp tại nhà máy của công ty CP SX máy ép bùn VI NA. công dụng để giữ chặt các tấm đở để ép chặt các tấm khung bản lại với nhau.
  • Bộ nguồn thủy lực:

Là hệ thống dùng để điều khiển xilanh ép khung bản, là một trong những bộ phận không thể thiếu trong máy ép bùn. Công dụng: điều khiển  xi lanh.

- Khung bản:

Là thiết bị dùng để tạo bánh bùn trong quá trình ép lọc, chịu áp xuất cao khoảng 250 – 500 PSI, công xuất của máy phụ thuộc vào số lượng khung bản, và kích thước khung bản.

  • Bơm bùn:

Là thiết bị để bơm bùn vào trong quá trình ép, áp xuất bơm 8,6 ~ 35 bar, lưu lượng khoảng 10m3 ~ 50m3 tùy vào công xuất của máy mà lắp ráp bơm có công xuất tương ứng.

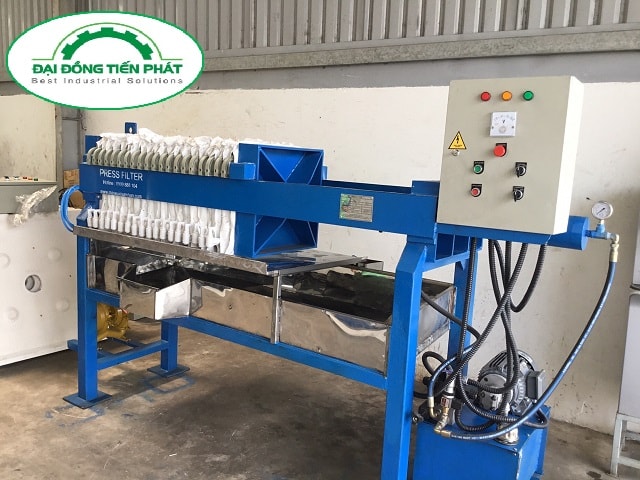

Máy ép bun:

MỘT SỐ THIẾT BỊ ĐI KÈM MÁY

1. KHUNG BAN MAY ÉP BÙN:

2.XILANH MAY MÉP BÙN:

3. BỘ NGUỒN THỦY LỰC MÁY ÉP BÙN:

4. BƠM BÙN:

HẠNG MỤC ĐI KÈM MÁY  & THÔNG SỐ KỸ THUẬT.

HẠNG MỤC VẬT TƯ

THÔNG SỐ KỸ THUẬT

X. XỨ

Máy ép bùn khung bản:

Model:DDTP800-15



- Dáng máy

-Độ khô sau khi ép:

- Thao tác máy:

- Thoát nước:





- Bản lọc:800x800x60mm

- Số khung bản:

- Thể tích chứa bả:

- Diện tích lọc.

- Thể tích chứa bả:

- Độ dày bánh bùn

- Ben thủy lực ép khung bản.

- Hệ thống van và ống dầu.

- Tủ điện điều khiển:

(Tự động bù áp, tự động ngắt bơm khi đầy bùn)

- 1900x900x1450mm (tham khảo) ,khung thép sơn Epoxy.



- Dáng máy công nghiệp

- 50~95 % (tùy thời gian sấy bùn)

- Đơn giản, dể sử dụng

- Hai bên, or bên trong (bao gồm máng INOX dẩn nước).

- 800x800x60mm

15 khung polyprotylen (PP ) chịu ăn mòn hóa chất cao.

- ~ 25 m2

~185 (lit)

- 34 mm

- 180x100x500, thép

-Linh kiện thiết bị điện LS- korea-  vỏ tủ điện VN, lập trình tự động bằng PLC - LS. (nếu khách hàng yêu cầu)















ĐĐTP-

VN

Bộ nguồn thủy lực:

-Bơm dầu

-Thùng chứa dầu thủy lực

-Hệ thống van:

-Bao gồm tủ điện điều khiển thông minh, tự động tăng bù áp khi ép, thiết b ị điện LS-K0rea

-Motor: HITACHI-JAPAN

-5Hp-3 Pha-380VAC.

-60 Lít

-Van 5 cửa 3 vị trí,chịu áp xuất 350kg/cm2. – Yuken- Nhật bản.

-Tự động ngắt và bù áp khi dư áp hoặc thiếu áp.







ĐĐTP-

VN

Bơm Bùn:

Công dụng: nạp bùn vào máy để ép, đồng thời tạo áp lực ép cho bánh bùn.

Bơm SANDPIPER –USA-2’’

Xuất xứ: –  USA.

Thân bơm: Nhôm

Áp max: 8,6 bar

Công xuất không tải: ~54m3/h

USA

Hệ thống băng chuyền tải bùn:

Công dung: chuyễn bùn từ trong máy ép ra ngoài đóng bao, (sau khi ép xong)

-Motor: 2HP-3P-380VAC

-Băng tải: 2 lớp bố- PVC- Nhật





ĐĐTP-

VN

Hệ thống bơm rửa vải:

Công dụng: xịt áp lực cao vệ sinh máy, vệ sinh khu vực ép, vệ sinh vải lọc làm giảm thời gian ép trên 1 chu kỳ.

-Motor: 2HP-3P-380VAC

Thùng chứa: 300 LIS

  •  Kệ để máy, ống vệ sinh dài:  10m



ĐĐTP-

VN

Hệ thống xả bả tự động:

Công dung: dùng cò và điều khiển bằng PLC – LS lập trình xả bả tự động

-Thiết bị Lập trình PLC – LS

-Hệ thống cò lấy khung bản.



ĐĐTP-

VN







Hình ảnh & Video clip đang được cập nhật.
