Sản xuất mặt bích ansi
Giá: Liên hệ
Mã SP: Đang cập nhật
Nhà sản xuất: Đang cập nhật
Bảo hành: Đang cập nhật
Số lượng:
1. Mặt Bích ANSI:
- Chất liệu: Thép đúc
- Tiêu chuẩn: ANSI B 16.5 Class 150, Class 300
- Các cỡ: Từ DN15 ~ DN600
- Dùng cho xăng dầu, gas, khí, CN đóng tàu, điện lạnh...
- Xuất xứ: Jaipan, Indonexia, Viet Nam
2. Thông số kỹ thuật mặt bích ANSI:

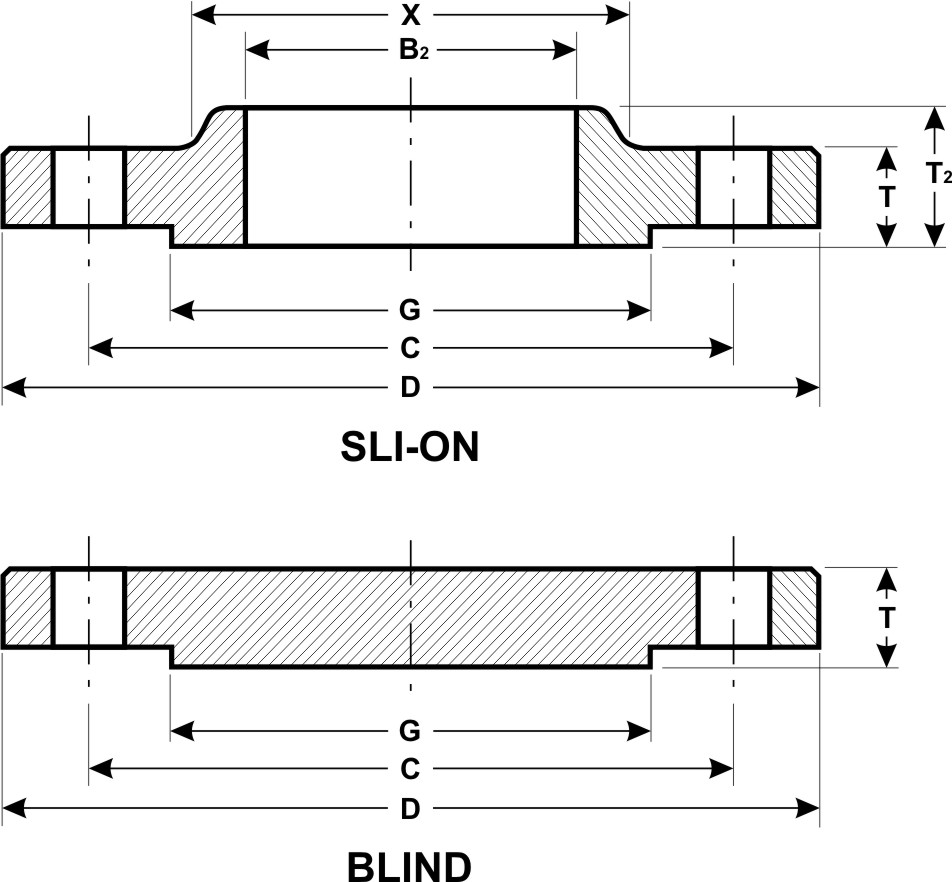

3. KÍCH THƯỚC MẶT BÍCH TIÊU CHUẨN ANSI B16.5 CLASS 150:
Nominal Pipe Size | Nominal Pipe Size | Outside Dia. | Slip-on Socket Welding | O.D.of Raised Face | Dia. at Base of Hub | Bolt Clrcle Dia. | Thickness | Number of Holes | Dia. of Holes |
Inch | DN | D | B2 | G | X | C | T |
|
|
1/2 | 15 | 89 | 22.4 | 35.1 | 30.2 | 60.5 | 11.2 | 4 | 15.7 |
3/4 | 20 | 99 | 27.7 | 42.9 | 38.1 | 69.9 | 12.7 | 4 | 15.7 |
1 | 25 | 108 | 34.5 | 50.8 | 49.3 | 79.2 | 14.2 | 4 | 15.7 |
1.1/4 | 32 | 117 | 43.2 | 63.5 | 58.7 | 88.9 | 15.7 | 4 | 15.7 |
1.1/2 | 40 | 127 | 49.5 | 73.2 | 65.0 | 98.6 | 17.5 | 4 | 15.7 |
2 | 50 | 152 | 62.0 | 91.9 | 77.7 | 120.7 | 19.1 | 4 | 19.1 |
2.1/2 | 65 | 178 | 74.7 | 104.6 | 90.4 | 139.7 | 22.4 | 4 | 19.1 |
3 | 80 | 191 | 90.7 | 127.0 | 108.0 | 152.4 | 23.9 | 4 | 19.1 |
4 | 100 | 229 | 116.1 | 157.2 | 134.9 | 190.5 | 23.9 | 8 | 19.1 |
5 | 125 | 254 | 143.8 | 185.7 | 163.6 | 215.9 | 23.9 | 8 | 22.4 |
6 | 150 | 279 | 170.7 | 215.9 | 192.0 | 241.3 | 25.4 | 8 | 22.4 |
8 | 200 | 343 | 221.5 | 269.7 | 246.1 | 298.5 | 28.4 | 8 | 22.4 |
10 | 250 | 406 | 276.4 | 323.9 | 304.8 | 362.0 | 30.2 | 12 | 25.4 |
12 | 300 | 483 | 327.2 | 381.0 | 365.3 | 431.8 | 31.8 | 12 | 25.4 |
14 | 350 | 533 | 359.2 | 412.8 | 400.1 | 476.3 | 35.1 | 12 | 28.4 |
16 | 400 | 597 | 410.5 | 469.4 | 457.2 | 539.8 | 36.6 | 16 | 28.4 |
18 | 450 | 635 | 461.8 | 533.4 | 505.0 | 577.9 | 39.6 | 16 | 31.8 |
20 | 500 | 699 | 513.1 | 584.2 | 558.8 | 635.0 | 42.9 | 20 | 31.8 |
24 | 600 | 813 | 616.0 | 692.2 | 663.4 | 749.3 | 47.8 | 20 | 35.1 |
Mọi thông tin chi tiết xin liên hệ:
CÔNG TY TNHH ĐẠI ĐỒNG TIẾN PHÁT
Địa chỉ: 143 Đường số 6, KP1, P. Linh Xuân, Q. Thủ Đức
Hotline: 0908 835 842 - 0906 999 423
Email: daidongtienphat@gmail.com
Web: mayepbunkhungban.com
