1. Khung máy:

 +  Nhiệm vụ: chịu lực ép 50 – 80 tấn, gá đỡ xilanh, khung bản lọc, định vị các bản lọc.

 +  Thông số kỹ thuật:

• Kích thước                : R800x2780xC1450mm

• Vật kiệu                    : thép sơn Epoxy

+ Chế độ làm việc: gá đặt một lần.

hình ảnh: Khung máy

2.  Bản lọc:

  + Nhiệm vụ: Định dạng và bố trí các lớp vải lọc,tạo nên vùng chứa bã và lỗ thoát nước lọc .

  + Thông số kỹ thuật:

• Kích thướt bản lọc                    :  500 x 500mm

• Bề dày bản lọc                          :  50mm

• Diện tích lọc                             :  0.52m2

• Bề dày lớp bã                           :  30 mm

• Vật liệu                                     :  PP

+  Chế độ làm việc: gá đặt một lần, di chuyển tách khung mỗi khi xả bả.

Khung bản máy ép bùn

3.  Vải lọc:

+  Nhiệm vụ: ngăn chặn bã, tách nước khỏi dung dịch huyền phù.

+  Thông số kỹ thuật:

• Kích thướt vải lọc                      : 560 x 560mm

• Bề dày vải                                   : 1.1 mm

• Độ thoát khí                                : 10CC/Cm2/sec

• Chất liệu                                      : Polypropylene

• Khối lượng đơn vị                      : 550 g/m2

+  Chế độ làm việc: gá đặt một lần, tháo dỡ mỗi khi rửa màng lọc.

Vải lọc bùn

4. Bơm bùn:

+ Nhiệm vụ: Bơm định lượng hỗn hợp huyền phù vào trong vùng lọc, tạo áp suất lọc.

+ Thông số kỹ thuật:

• Kiểu  bơm                                    : Bơm màng, vận hành bằng khí.

• Lưu lượng                                    : 4-8 m3/hr

• Áp suất                                        : 6 bar

+ Chế độ làm việc: tự động hay bằng tay.

Bơm màng khí nén

5. Cơ cấu tách bản lọc:

+  Nhiệm vụ: tách rời các bản lọc khi xả bã, hoặc khi rữa vải lọc.

+ Thông số kỹ thuật:

• Xích dẫn động 50 và 4 bánh răng truyền động Z13

• Động cơ kéo: 1/2HP, 3Phase, 380V, 50rpm

• Cơ cấu móc đảo chiều.

+  Chế độ làm việc: tự động hay bằng tay.

6. Cơ cấu băng tải chuyển bã:

+ Nhiệm vụ; vận chuyển bã ra khỏi máy

+ Thông số kỹ thuật:

• Kích thước                                : W 600mm, L = 5000mm

• Vật liệu                                     : cao su

• Động cơ kéo                              : 1/2HP, 3 phase, 380v, 30rpm

+ Chế độ làm việc: tự động hay bằng tay.

7. Hệ thống tủ điện điều khiển:

+  Nhiện vụ: Điều khiển mọi quá trình làm việc của hệ thống.

+  Thông số kỹ thuật:

• Điện áp                                      : 220/380v

• CPU                                           : logo! SEIMENS (Đức)

• Linh kiện                                    : LS (Korea)

+  Chế độ làm việc: Vận hành tự động hay bằng tay.

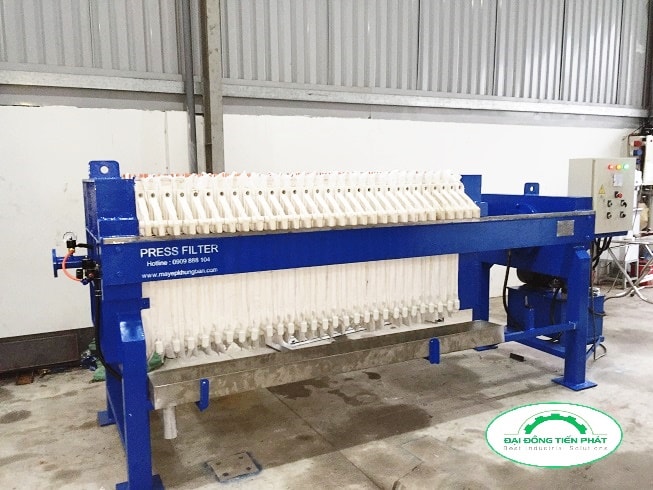

(*) Máy hoàn thành:
